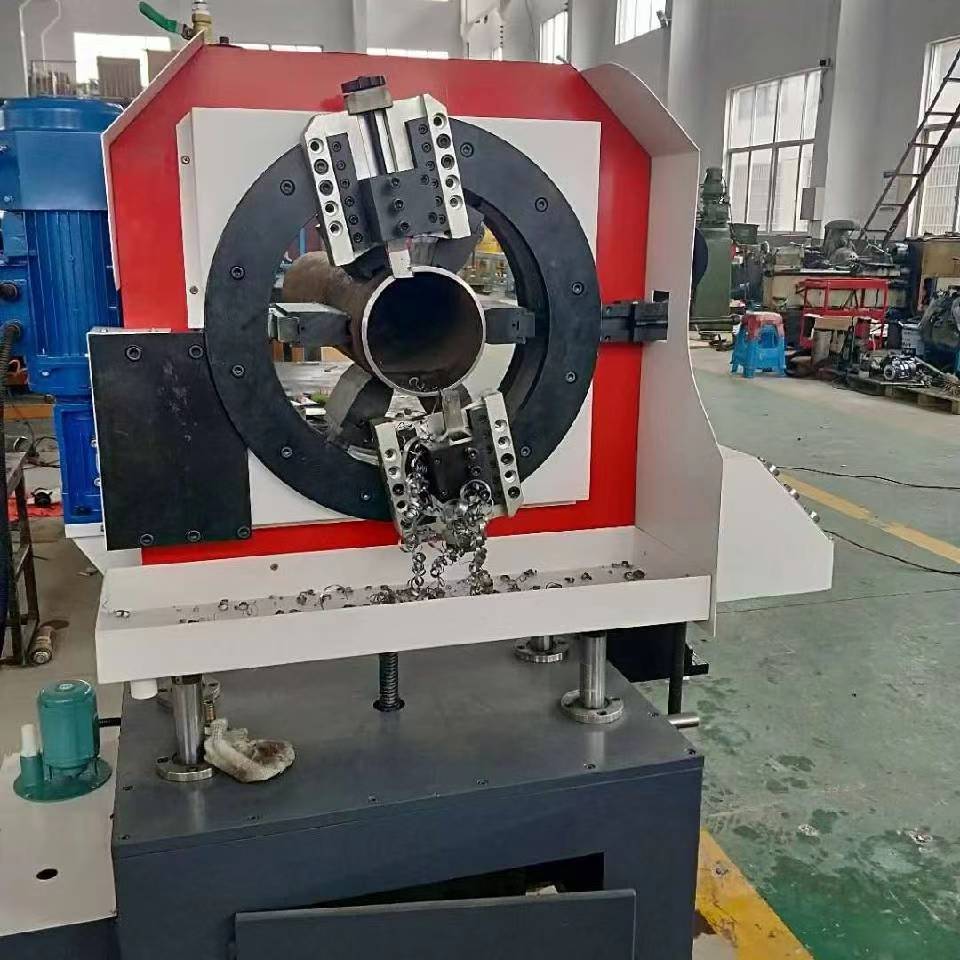

内涨式管道坡口机液压系统的工作原理是由多个回路组成的
1. 工具逆转循环
内涨式管道坡口机的刀具换向回路该回路由齿轮泵1、齿轮换向器2、电磁减压阀3、共享调速阀4、电机5组成,完成刀具换向,且速度可变。该调速阀的调速效果改善了电机的动态特性。止回阀13提高回油压力。
2. 共享阀控制爬行环
内涨式管道坡口机的回路由齿轮泵1、齿轮换向器2、共享减压阀6、三通电磁共享换向阀7、电机8组成。共用换向阀和速度传感器完成爬行速度的调整,必要时还可以完成快进、快退。共享溢流阀调节电机的进油压力值,以实现不同的物料、不同的进给力。
3.安全电路
内涨式管道坡口机的电路主要由一个液控单向阀12组成,当刀具突然停止滚动时,爬行电机8迅速释放压力,以确保刀具和机体不受损。4径向进给回路
该回路由齿轮泵1、齿轮换向器2、减压阀LL、三通电磁换向阀9、液压马达10、共享调速阀14组成。刀具低速径向进给完成。径向铣后切断换向阀,径向进给自锁,可进行周向蠕动进给。
